Avio(NEC)紅外熱成像儀工作原理

一、概述：

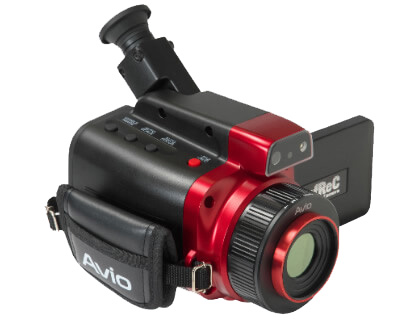

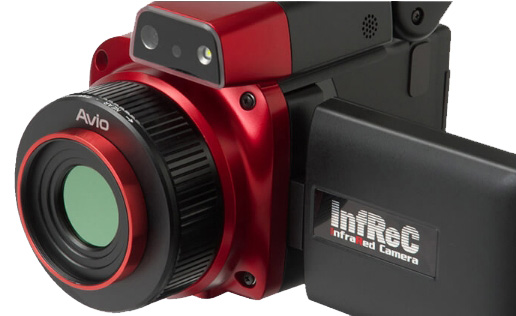

NEC紅外熱成像儀是子公司日本NIPPON AVIO公司出品的紅外熱成像儀產品也稱為AVIO紅外熱成像儀，日本NEC作為AVIO的控股母公司，AVIO公司主要設計生產紅外熱成像儀、精密焊接、太赫茲等**儀器設備。我們今天就NEC紅外熱成像儀的工作原理作一下介紹。
NEC紅外熱成像儀設備叫法有很多種，比如：熱像儀、紅外熱像儀、紅外熱成像儀等，其市場上的品牌也有很多種：美國FLIR紅外熱成像儀、日本NEC紅外熱成像儀、美國Fluke紅外熱成像儀、德國Testo紅外熱成像儀、中國浙江大力紅外熱成像儀、武漢高德紅外熱成像儀等品牌，但所有紅外熱成像儀工作原理都是一樣的，以下我們來詳細介紹分析一下。

二、紅外輻射的發現：

首先在1800年英國的天文學家赫胥爾Mr.WilliamHerschel赫胥爾用分光棱鏡將太陽光分解成從紅色到紫色的單色光，依次測量不同顏色光的熱效應。他發現，當水銀溫度計移到紅色光邊界以外，人眼看不見任何光線的黑暗區的時候，溫度反而比紅光區更高。反復試驗證明，在紅光外側，確實存在一種人眼看不見的“專線”，后來稱為“紅外線”，也就是“紅外輻射”。紅外線普遍存于自然界中，任何溫度高于**零度（-273.16℃ ）的物體都會發出紅外線，比如冰塊，通常把波長大于紅色光線波長0.75μm ，小于1000μm的這一段電磁波稱作“紅外線”，也常稱作“紅外輻射”。紅外線按照波長不同可以分為：近紅外0.75 – 3 μm；中紅外3 – 6 μm；遠紅外6 – 15μm；極遠紅外15 –1000 μm，我們稱之為電磁波。

http://m.sylianmeng.cn/puitech_Product_2061708777.html

1）根據普朗克定律，物體的紅外輻射強度與其熱力學溫度直接相關。通過檢測物體的紅外輻射可以進行非接觸測溫，具有響應快、距離遠、測溫范圍寬、對被測目標無干擾等優勢。
2）熱輻射是物體中分子、原子運動的宏觀表現，溫度是度量其運動劇烈程度的基本物理量之一。分子化學鍵的振動、轉動能級對應紅外輻射波段。因此，通過檢測物體對紅外輻射的發射與吸收，各種物理、化學現象中，往往都伴隨熱交換及溫度變化。
3）**零度以上的物體都會發射電磁輻射，我們利用NEC紅外熱成像儀觀測不需要任何外部光源，有著非常有效的穿透煙霧的功能，可以做到可見光傳感器做不到的功能。
4）紅外輻射的大氣穿透紅外線在大氣中穿透比較好的波段，通常稱為“大氣窗口”。紅外熱成像檢測技術，就是利用了所謂的“大氣窗口”。短波窗口在1--5μm之間，而長波窗口則是在8--14μm之間。NEC紅外熱成像儀有使用波段為:短波 (3μm -- 5μm); 長波 ( 8μm --14μm) 。
5）電磁波紅外輻射一直在我們的身邊包括我們人體本身，而對于紅外輻射的檢測及利用，更是滲透到現代**、工業、生活的各個方面。由于人眼對于紅外輻射沒有響應，因此對于紅外輻射的感知和檢測必須利用專門的紅外探測器。紅外輻射波段對應的能量在0.1eV-1.0eV之間，所有在上述能量范圍之內的物理化學效應都可以用于紅外檢測。在發現紅外輻射后至今的幾百年內，人們研制了各種各樣的紅外探測器


三、NEC紅外熱成像儀工作原理：
NEC紅外熱像儀是利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上，物體的紅外輻射經過鏡頭聚焦到探測器上，探測器將產生電信號，電信號經過放大并數字化到熱像儀的電子處理部分，再轉換成我們能在顯示器上看到的紅外圖像。從而獲得紅外熱像圖，這種熱像圖與物體表面的熱分布場相對應。通俗地講紅外熱像儀就是將物體發出的不可見紅外能量轉變為可見的熱圖像。熱圖像的上面的不同顏色代表被測物體的不同溫度,紅外熱像儀可將不可見的紅外輻射轉換成可見的圖像。




四、NEC紅外熱成像儀相比傳統測溫方法的有哪些優勢:
首先是非接觸遙感檢測，NEC紅外熱成像儀優勢在于不用接觸被測物，可以有效的觀測到高溫度區域和低溫度區域，非常直觀的展現出二維畫面可以體現被測范圍所有點的溫度信息數值情況，可以比較處于同一區域的物體的溫度，并且計算出查看兩點間的溫差等,可以利用NEC紅外熱成像儀的NS9500PRO分析軟件實時傳輸到電腦進行分析監控。
總結：以上我們用文字和圖片為大家介紹了什么是紅外熱成像儀，有哪些廠家的品牌，已經NEC紅外熱成像儀的工作原理，希望對大家對此項技術有所了解，之后我們的文章會詳細介紹NEC紅外熱成像儀具體有哪些型號和如何選擇適合的紅外熱成像儀設備。


五、總結：
以上我們用文字和圖片為大家介紹了什么是紅外熱成像儀，有哪些廠家的品牌，已經NEC紅外熱成像儀的工作原理，希望對大家對此項技術有所了解，之后我們的文章會詳細介紹NEC紅外熱成像儀具體有哪些型號和如何選擇適合的紅外熱成像儀設備。
