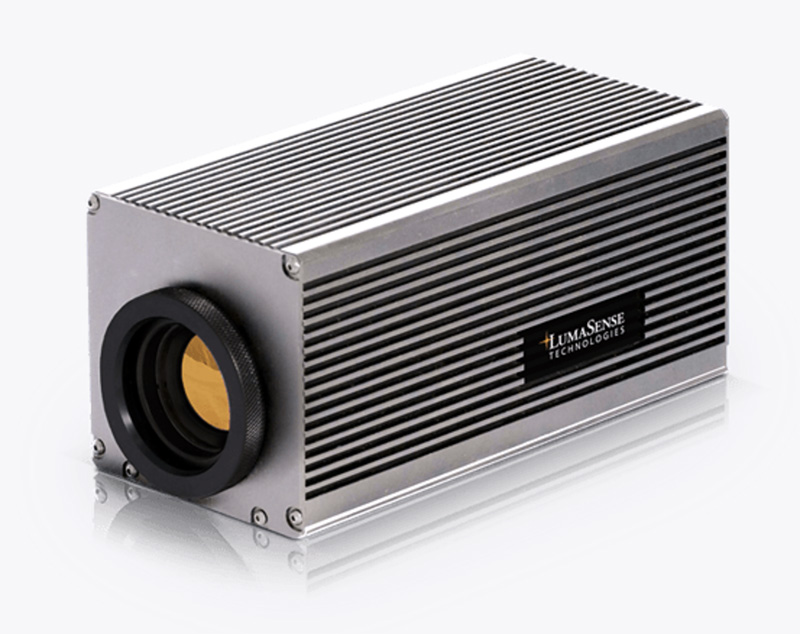

MIKRON MC320FHT穿透火焰紅外熱成像儀
美國原裝進口！ 能穿透火焰觀測背后物體的溫度
自1969年起LumaSenseTechnologies, Inc.,就已成為紅外非接觸式溫度測量領域的先行者。LumaSense專業從事成套解決方案的開發，包括完整的工程、設計和安裝服務，以滿足嚴苛且挑戰十足的熱成像應用系統要求。
MIKRON紅外熱像儀 MC320代表著紅外測溫的又一里程碑式創造。MC320設計有高性能免維護電子器件和工業封裝，能夠為工業和制造應用要求提供無可比擬的準確度。MC320是一款高性價比的非接觸式紅外成像儀，可為廣泛的過程監控應用提供服務。其獨特的設計可為中波應用提供上等的圖像和溫度測量(±2℃)。MC320可配置透過火焰的功能，用于熔爐、窯爐監控。配合完整的保護配件的使用，MC320實現了LumaSense對于長期無故障過程監控的承諾。
主要特點
1、高性價比的完整紅外測量、監控方案
2、高性能免維護電子器件和堅固的工業封裝
3、為行業內廣泛的過程監控應用服務
4、清晰的紅外圖像和準確的溫度測量，可用于長波和中波應用，其他波段可選
5、支持低溫和高溫應用
6、可選適用于惡劣環境的工業級堅固外殼
7、千兆以太網通訊
8、通過LumaSpec R/T Control軟件支持IO模塊，OPC和Modbus

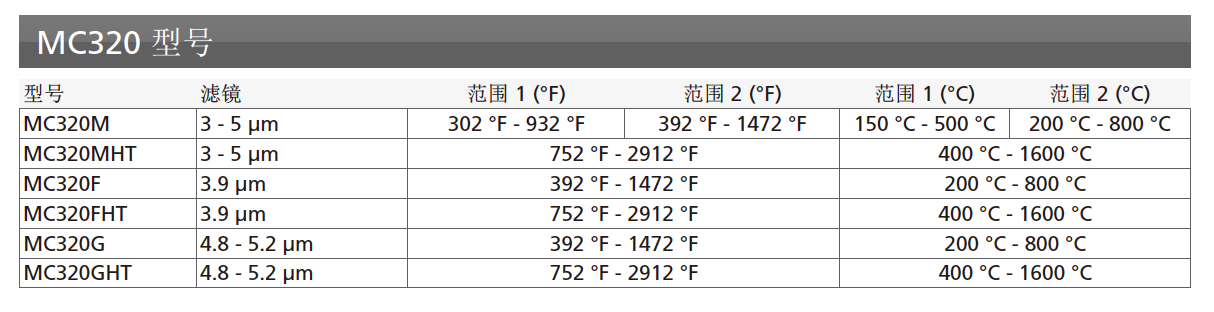

型號：
MC320MHT中波紅外熱成像儀: 波長3...5 μm；
MC320FHT穿透火焰紅外熱成像儀：波長3.9 μm；
MC320GHT玻璃紅外熱成像儀：波長4.8...5.2 μm;
MC320LHT長波紅外熱成像儀：波長8...14 μm；
典型應用：
? 容器和熔爐
? 軋鋼過程
? 旋轉窯
? 玻璃生產中的質量監控
? 熔爐和鍋爐內透過火焰成像
? 低輻射率目標或物體的測量
| 測溫范圍（多范圍可選）: | 長波: -40°C-120°C; 0°C-500°C; 200°C-1600°C 中波: 150°C-500°C; 200°C-800°C; 400°C - 1600°C 穿透火焰：200°C-800°C; 400°C-1600°C 玻璃測溫： 200°C-800°C; 400°C-1600°C |
| 測量： | ±2℃或讀數的2% |
| 幀頻： | 60Hz（標準）；9Hz（E系列） |
| A/D分辨率： | 16 bit |
| 探測器像素: | 320×240非制冷焦平面陣列 |
| 發射率: | 0.1 - 1.0 |
| 透射率： | 0.1 - 1.0 |
| 靈敏度/NETD： | 0.108°F @ 86°F (0.06°C @ 30°C) |
| 聚焦范圍： | 30cm-無窮遠 |
| 模擬輸出： | TV輸出（NTSC或PAL） |
| 數字輸出： | 千兆以太網 |
| 環境溫度: | 32-122℉（0℃-50℃）（外殼） |
| 存放溫度: | -4 - 158°F (-20°C - 70°C) |
| 防護等級： | IP54 / NEMA 4 |
